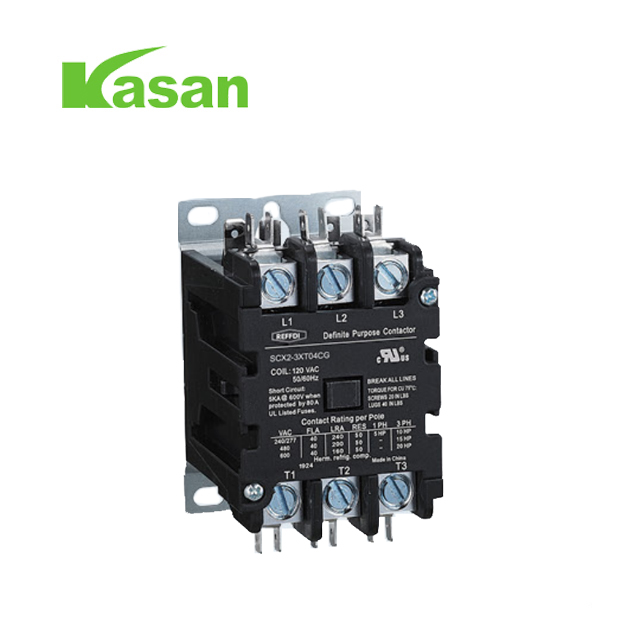

エアコン 1P 電磁電気 AC 220V コンタクタ

適用範囲

SCX2 シリーズ特定目的コンタクタは、エアコン、冷凍、抵抗加熱などの商業用途に適しています。照明や、低コストで高性能のコンタクタが必要なその他の多くの設備に最適です。これらのデバイスは柔軟性を備え、要件を満たすかそれを超えるように設計されています。

UL/CSA の特定目的コンタクタ規格で定義されている電気的および機械的要件。

電気接点定格:20A-90A

電気コイル定格:24-60oV

寿命定格、100,000および250,000サイクルのオプション。

オプション: 1、2、3、4 極は 24、120、240 および 480 VAC コイルに適合し、幅広い電気定格ネジ、

ボックスまたはプレッシャープレート接続 NEMA 取り付けベース。

NO/NCエンドスイッチキット。

終端 10 ～ 32 cre 20、25、30 FLA モデル

ボックス ラグ-40、50、60、75、90 FLA モデル

温度範囲:-40°F～+150°F/-40°C～+65°C

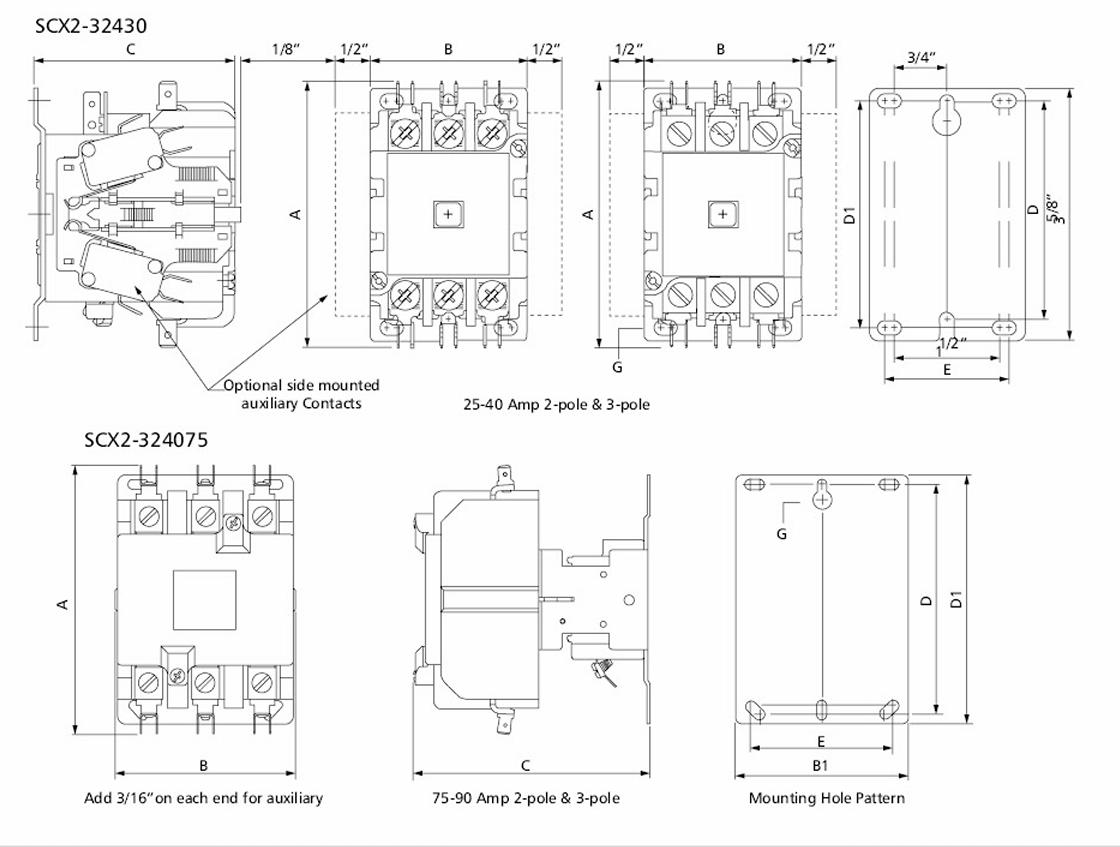

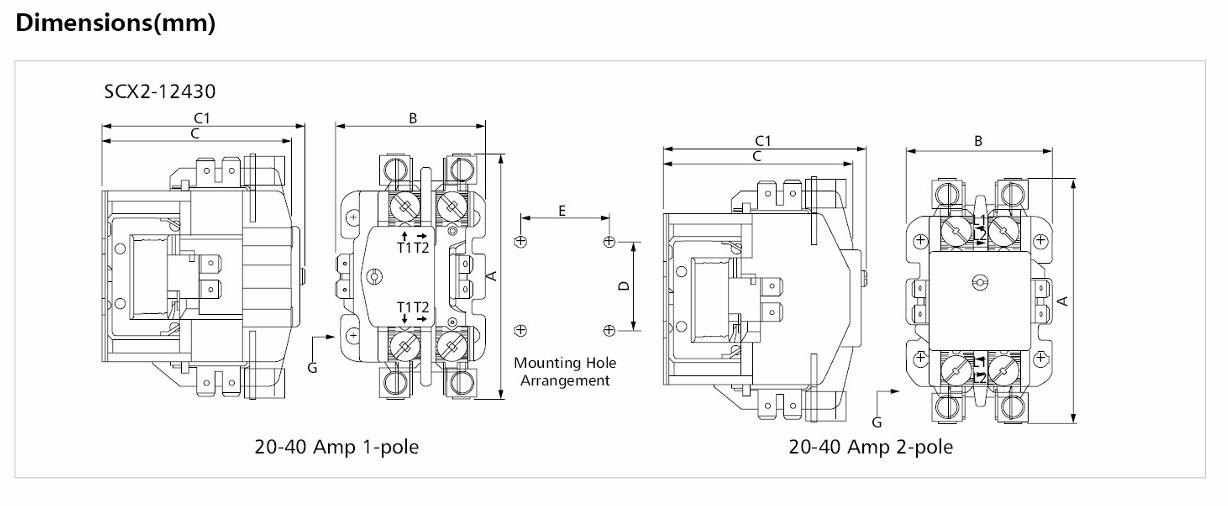

述べる：

1.指定寸法のない配線コネクタの公差は0.2mmとなります。 2.定格電流に対する主回路ねじ止めトルク 20-40FLA 182極品：SCREWS 22 IN-LBS/LUGS 40 IN-LBS 定格電流に対する主回路ねじ止めトルク 20-40FLA 384極および50-60FLA品：定格電流に対する主回路ねじ止めトルク 50 IN-LBS現在の 75-90FLA 製品: 50 IN-LBS

補助モジュールのねじロック トルク: 10 IN-LBSC 定格電流 20-90FLA 製品のコイルねじロック トルク: 10 IN-LBS3。インサート配線を使用する場合、クイック コネクト ソケット端子は IEC60760 規格に準拠し、端子とインサート間の確実な接続を確保する必要があります。
